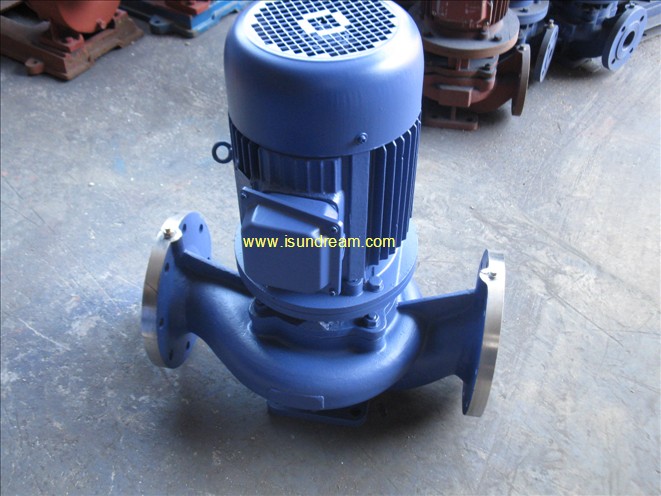

ISG概述

ISG型立式管道離心泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用以前臥式IS型離心泵性能參數，在一般SG型管道泵的基礎上進行整合所有的優點設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。

該系列產品具有高效節能、噪音比以前管道泵偏低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造，93年通過國家機械工業部管道泵產品統檢合格。結合本公司多年生產經驗而設計的第二代高效節能產品，根據使用場合介質和溫度不同，過流部分可據客戶要求采用不銹鋼材質使該系列產品使用得到普及。

• 結構合理
• 技術先進
• 效率高
• 安全可靠
• 輸送不含固體顆粒
• 應用廣泛

ISG管道離心泵的命名是由它的英文代碼，泵的結構和泵制作原理構成的。

ISG管道離心泵中的ISG，相信知道一點泵知識的看到ISG大概都知道它是一款單級單吸立式管道式離心泵，材質為鑄鐵，和ISG離心泵的外形相同材質不同或者電機不同的泵如下：

• IHG型不銹鋼管道離心泵
• YG型離心油泵
• IHGB型不銹鋼離心油泵
• ISGB型便拆式離心泵：一般是比較大型的，便拆式的優點在于以后維修方便。
• ISGD型低轉速離心泵：轉速為1450r/min電機，用于揚程不是很高。但流量又需要比較大的地方。
• （帶H表示此泵是不銹鋼202、304、316、316L等材質做成，帶B的表示此泵配的是防爆電機）

ISG應用范圍

ISG立式管道離心泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、冷暖水循環增壓及設備配套，使用溫度＜80℃。

ISG工作條件

1、吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時過流部分和聯接部分采用鑄鋼材料。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＞0.2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。

ISG特性

1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊、占地面積小、建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上，(很有力的減少了電機的負荷。因?yàn)樯倭寺?lián)軸器)軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質、耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。(見以下圖片)

7、 葉輪是離心泵的核心部分，它轉速高輸出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。

8、 泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。

9、 泵軸的作用是將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件。

10、 軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑加油要適當一般為2/3～3/4的體積太多會發熱，太少又有響聲并發熱！滑動軸承使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出并且漂，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度最高在85℃一般運行在60度左右，如果高了就要查找原因（是否有雜質，油質是否發黑，是否進水）并及時處理！

11、 密封環又稱減漏環。葉輪進口與泵殼間的間隙過大會造成泵內高壓區的水經此間隙流向低壓區，影響泵的出水量，效率降低！間隙過小會造成葉輪與泵殼摩擦產生磨損。為了增加回流阻力減少內漏，延緩葉輪和泵殼的所使用壽命，在泵殼內緣和葉輪外援結合處裝有密封環，密封的間隙保持在0.25～1.10mm之間為宜。

12、 填料函主要由填料，水封環，填料筒，填料壓蓋，水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流不流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空！當泵軸與填料摩擦產生熱量就要靠水封管住水到水封圈內使填料冷卻！保持水泵的正常運行。所以在水泵的運行巡回檢查過程中對填料函的檢查是特別要注意！在運行600個小時左右就要對填料進行更換。

ISG離心泵原理及命名

先比喻解釋一下離心的含義，離心其實是物體慣性的表現，比如雨傘上的水滴，當雨傘緩慢轉動時，水滴會跟隨雨傘轉動，這是因?yàn)橛陚闩c水滴的摩擦力做為給水滴的向心力使然。但是如果雨傘轉動加快，這個摩擦力不足以使水滴在做圓周運動，那么水滴將脫離雨傘向外緣運動，就象用一根繩子拉著石塊做圓周運動，如果速度太快，繩子將會斷開，石塊將會飛出.這個就是所謂的離心。離心泵就是根據這個原理設計的，高速旋轉的葉輪葉片帶動水轉動，將水甩出,從而達到輸送的目的。類似于這樣命名的還很多，如：螺桿泵、齒輪泵、真空泵這些都稍許都有離心的原理存在。

ISG型號意義

ISG結構材料圖

ISG結構圖

ISG安裝方式及附件圖

ISG離心泵選型參數

?

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG15-80	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2900	0.18	2.3	17
ISG20-110	1.8 2.5 3.3	0.50 0.69 0.91	16 15 13.5	25 34 35	2900	0.37	2.3	25
ISG20-160	1.8 2.5 3.3	0.50 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3	29
ISG25-110	2.8 4.0 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3	26
ISG25-125	2.8 4.0 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3	28
ISG25-125A	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35 35 35	2900	0.55	2.3	27
ISG25-160	2.8 4.0 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3	39
ISG25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31 31 31	2900	1.1	2.3	34
ISG32-100I	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0	32
ISG32-125	3.5 5.0 6.5	0.97 1.39 1.8	22 20 18	40 44 42	2900	0.75	2.3	28
ISG32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43 43 43	2900	0.55	2.3	28
ISG32-160	3.1 4.5 5.8	0.86 1.25 1.61	33 32 30	34 40 42	2900	1.5	2.3	28

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG32-160I	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0	47
ISG32-200	3.1 4.5 5.8	0.86 1.25 1.61	51 50 48	28 35 37	2900	3	2.0	47
ISG32-200I	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0	43
ISG32-200IA	2.8 4.0 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0	74
ISG40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3	32
ISG40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52 52 52	2900	0.37	2.3	32
ISG40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3	34
ISG40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3	33
ISG40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3	47
ISG40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	43
ISG40-160B	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3	38
ISG40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3	74
ISG40-200A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3	62
ISG40-200B	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29 29 29	2900	2.2	2.3	52
ISG40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3	105
ISG40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3	98
ISG40-250B	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3	77
ISG40-100I	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3	34
ISG40-100IA	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60 60 60	2900	0.75	2.3	32
ISG40-125I	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3	38
ISG40-125IA	8 11 14.5	2.22 3.05 4.03	17 16 14	57 57 57	2900	1.1	2.3	33
ISG40-160I	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	56
ISG40-160IA	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	47
ISG40-160IB	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50 50 50	2900	1.5	2.3	43
ISG40-200I	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3	85
ISG40-200IA	8.3 11.7 15.3	2.31 3.25 4.25	45 44 42	37 45 45	2900	4	2.3	75
ISG40-200IB	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44 44 44	2900	3	2.3	63

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG40-250I	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3	145
ISG40-250IA	8.2 11.6 15.2	2.28 3.22 4.22	71 70 68	38 38 38	2900	7.5	2.3	95
ISG40-250IB	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37 37 37	2900	7.5	2.3	94
ISG40-250IC	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36 36 36	2900	5.5	2.3	88
ISG50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3	36
ISG50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	60 60 60	2900	0.75	2.3	35
ISG50-125	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3	43
ISG50-125A	8 11 14.5	2.22 3.05 4.03	17 16 14	57 57 57	2900	1.1	2.3	38
ISG50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	59
ISG50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	51
ISG50-160B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50 50 50	2900	1.5	2.3	47
ISG50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3	101
ISG50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3	80
ISG50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44 44 44	2900	3	2.3	68
ISG50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3	160
ISG50-250A	8.2 11.6 15.2	2.28 3.22 4.22	38 38 38	2900	7.5	2.3	115

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG50-250B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37 37 37	2900	7.5	2.3	114
ISG50-250C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36 36 36	2900	5.5	2.3	108
ISG50-100I	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	41
ISG50-100IA	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	36
ISG50-125I	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	56
ISG50-125IA	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5	48
ISG50-160I	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	72
ISG50-160IA	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	71
ISG50-160IB	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58 58 58	2900	3	2.5	59
ISG50-200I	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	108
ISG50-200IA	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107
ISG50-200IB	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55 55 55	2900	5.5	2.5	100
ISG50-250I	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	175
ISG50-250IA	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	165
ISG50-250IB	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	165
ISG50-315I	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5	310
ISG50-315IA	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5	245
ISG50-315IB	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39 39 39	2900	18.5	2.5	215
ISG50-315IC	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38 38 38	2900	15	2.5	195
ISG65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	46
ISG65-100A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	41
ISG65-125	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	58
ISG65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5	49
ISG65-160	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	75
ISG65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	75
ISG65-160B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58 58 58	2900	3	2.5	63
ISG65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	107
ISG65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107
ISG65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55 55 55	2900	5.5	2.5	100

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG65-250	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	180
ISG65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	170
ISG65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	170
ISG65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5	320
ISG65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5	255
ISG65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103, , , 101 98	39 39 39	2900	18.5	2.5	225
ISG65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38 38 38	2900	15	2.5	205
ISG65-100I	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63
ISG65-100IA	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0	53
ISG65-125I	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99
ISG65-125IA	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	78
ISG65-160I	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	103
ISG65-160IA	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0	103
ISG65-160IB	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69 69 69	2900	5.5	3.0	97
ISG65-200I	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	176
ISG65-200IA	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	166
ISG65-200IB	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65 65 65	2900	7.5	3.0	114
ISG65-250I	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	235
ISG65-250IA	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	205
ISG65-250IB	30 43.3 56	8.3 12.0 15.6	62 60 54	58 58 58	2900	15	3.0	180
ISG65-315I	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0	350
ISG65-315IA	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0	335
ISG65-315IB	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53 53 53	2900	30	3.0	335

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG65-315IC	29 41 53.6	8.1 11.4 14.9	87 85 83	51 51 51	2900	22	3.0	270
ISG80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63
ISG80-100A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0	54
ISG80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99
ISG80-125A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	79
ISG80-160	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	105
ISG80-160A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0	105
ISG80-160B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69 69 69	2900	5.5	3.0	98
ISG80-200	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	175
ISG80-200A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	165
ISG80-200B	30.5 43.5 56.5	8.5 12.1 15.7	40.6 38 33.4	65 65 65	2900	7.5	3.0	115
ISG80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	240
ISG80-250A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	210
ISG80-250B	30 43.3 56	8.3 12.0 15.6	62 60 54	58 58 58	2900	15	3.0	185
ISG80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0	355
ISG80-315A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0	340
ISG80-315B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53 53 53	2900	30	3.0	340
ISG80-315C	29 41 53.6	8.1 11.4 14.9	98 85 83	51 51 51	2900	22	3.0	275
ISG80-350	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	290	55	3.0	570
ISG80-350A	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65 65 65	2900	45	3.0	470
ISG80-350B	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63 63 63	2900	37	3.0	440
ISG80-100I	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	108
ISG80-100IA	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5	87
ISG80-125I	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	163
ISG80-125IA	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5	113
ISG80-160I	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	184
ISG80-160IA	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	174
ISG80-160IB	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72 72 72	2900	11	4.5	174
ISG80-200I	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	251
ISG80-200IA	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0	220
ISG80-200IB	61 87 113	16.9 24.2 31.4	41 38 32	71 71 71	2900	15	4.0	198
ISG80-250I	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0	330
ISG80-250IA	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	315
ISG80-250IB	61 87 113	16.9 24.2 31.4	65 60 51	66 66 66	2900	30	4.0	315

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG80-315I	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	675
ISG80-315IA	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0	535
ISG80-315IB	63 90 117	17.5 25 32.5	106.6 101 92	65 65 65	2900	45	4.0	420
ISG80-315IC	58 82 107	16.1 22.8 29.7	90 85 76	63 63 63	2900	37	4.0	366
ISG100-100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	113
ISG100-100A	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5	91
ISG100-125	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	169
ISG100-125A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5	118
ISG100-160	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	191
ISG100-160A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	181
ISG100-160B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72 72 72	2900	11	4.5	181
ISG100-200	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	245
ISG100-200A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0	215
ISG100-200B	61 87 113	16.9 24.2 31.4	41 38 32	71 71 71	2900	15	4.0	193
ISG100-250	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0	345
ISG100-250A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	330
ISG100-250B	61 87 113	16.9 24.2 31.4	65 60 51	66 66 66	2900	30	4.0	330
ISG100-315	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	689

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG100-315A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0	549
ISG100-315B	63 90 117	17.5 25 32.5	106.6 101 92	65 65 65	2900	45	4.0	439
ISG100-315C	58 82 107	16.1 22.8 29.7	90 85 76	63 63 63	2900	37	4.0	385
ISG100-350	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0	950
ISG100-350A	61 87 113	16.9 24.2 31.4	145.6 142 134	75 75 75	2900	75	4.0	830
ISG100-350B	58 82 107	16.1 22.8 29.7	138.6 135 127	75 75 75	2900	55	4.0	600
ISG100-100I	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5	115
ISG100-125I	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5	168
ISG100-125IA	84 140 168	23.3 39 46.7	20 17 12	64 72 69	2900	11	4.5	168
ISG100-160I	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	,, 5.6	210
ISG100-160IA	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0	210
ISG100-200I	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2	402
ISG100-200IA	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5	395
ISG100-200IB	60 100 120	16.7 27.8 33.3	43 40 36	72 72 72	2900	22,	4.5	?
ISG100-250I	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8	560
ISG100-250IA	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5	420
ISG100-250IB	60 100 120	16.7 27.8 33.3	68 65 58	70 70 70	2900	37	4.5	400
ISG125-100	96 160 192	26.7 44.4 53.3	13 12.5 12	82 82 82	2900	11	4.0	180
ISG125-100A	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77 77 77	290	7.5	4.0	125
ISG125-125	96 160 192	26.7 44.4 53.3	22.6 20 17	80 80 80	2900	15	4.0	220
ISG125-125A	86 143 172	23.9 39.7 47.8	18 16 13.6	77 77 77	2900	11	4.0	210
ISG125-160	96 160 192	26.7 44.4 53.3	36 32 28	78 78 78	2900	22	4.0	265
ISG125-160A	90 150 180	25 41 50	31.5 28 24.5	76 76 76	2900	18.5	4.0	230
ISG125-160B	83 138 166	21.7 38.3 46.1	27 24 21	73 73 73	2900	15	4.0	215
ISG125-200	96 160 192	26.7 44.4 53.3	55 50 46	77 77 77	2900	37	5.5	395
ISG125-200B	83 138 166	21.7 38.3 46.1	41.3 37.4 34.5	75 75 75	2900	22	5.5	320
ISG125-250	96 160 192	24.7 44.7 53.3	87 80 73	75 75 75	2900	55	5.0	580
ISG125-250A	90 150 180	25 41.7 50	76 70 84	74 74 74	2900	45	5.5	490
ISG125-250B	83 138 166	21.7 38.3 46.1	65 60 55	73 73 73	2900	37	5.5	430
ISG125-215	96 160 192	26.7 44.7 53.3	133 125 119	70 70 70	2900	90	5.0	790
ISG125-315A	90 150 180	25 41.7 50	117 110 104.6	70 70 70	2900	75	5.0	710
ISG125-315B	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69 69 69	2900	75	5.0	705
ISG125-315C	80.5 134 161	22.4 37.2 44.7	96 88 86	67 67 67	2900	55	5.0	585
ISG150-125	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0	210
ISG150-125A	90 150 180	25 41.7 50	18 16 13.6	77 77 77	2900	7.5	4.0	130
ISG150-160	96 160 192	26.7 44.4 53.3	36 32 27	75 75 75	2900	22	4.0	270
ISG150-160A	90 150 180	25 41.7 50	32 28 23.5	76 76 76	2900	18.5	4.0	230
ISG150-160B	84 141 168	23.3 39 46.7	27 24 21	73 73 73	2900	15	4.0	220
ISG150-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0	265
ISG150-200A	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0	244
ISG150-200B	84 440 168	23.3 39 46.7	41 38 34	75 75 75	2900	22	4.0	275
ISG150-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0	300
ISG150-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0	262
ISG150-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76 76 76	1450	11	3.0	241
ISG150-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30	2.5	410
ISG150-315A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	335
ISG150-315B	121 173 225	33.5 48.1 62.5	25 24 21	76 76 76	1450	18.5	3.5	315
ISG150-350	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80 80 80	2900	110	5.5	970
ISG150-350A	90 150 180	25 41.7 50	145.6 142 134.8	70 70 70	2900	90	5.2	790
ISG150-350B	84 140 168	23.3 39 46.7	138.6 35 127.8	65 76 74	2900	75	5.5	705
ISG150-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	490

型號	流量		揚程 m	效率 %	轉速 r/min	電機 功率 kw	汽蝕 余量 m	重量 kg
	m3/h	l/s
ISG150-400A	131 187 243	36.4 51.9 67.5	46.4 44 38.3	67 74 70	1450	37	3.5	454
ISG150-400B	122 174 226.5	33.9 48.3 62.9	40 38 33	73 73 73	1450	60	3.5	435
ISG150-400C	112 160 208	31.1 44.4 57.8	34 32 28	71 71 71	1450	22	3.5	365
ISG150-250I	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5	702
ISG150-250IA	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.5	451
ISG150-250IB	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5	460
ISG150-315I	120 200 240	33.3 55.6 66.7	133 125 120	58 72 75	2900	110	4.5	980
ISG150-315IA	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5	800
ISG200-315IB	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5	724
ISG200-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0	265
ISG200-200A	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0	244
ISG200-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0	305
ISG200-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0	267
ISG200-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76 76 76	1450	11	3.0	246
ISG200-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 78	1450	30	3.5	417
ISG200-315A	131 189 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	342
ISG200-315B	121 173 225	33.6 48.1 62.5	25 24 21	76 76 76	1450	18.5	3.5	322
ISG200-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	498
ISG200-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5	462
ISG200-400B	122 174 226.5	33.9 48.6 62.9	44 38 33	73 73 73	1450	30	3.5	443
ISG200-400C	112 160 208	31.3 44.4 57.8	34 32 28	71 71 71	1450	22	3.5	373
ISG200-200I	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0	382
ISG200-200IA	250 358 465	69.4 99.4 129.2	10.7 10 8.5	68 78 77	1450	18.5	4.0	346
ISG200-250I	280 400 520	77.8 111.4 144	22.2 20 14	75 80 72	1450	30	4.0	475
ISG200-250IA	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22	4.0	405
ISG200-250IB	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0	387
ISG200-315I	280 440 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0	675
ISG200-315IA	262 374 482	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0	560
ISG200-315IB	242 346 450	67.2 96.1 125	27 24 19.5	78 78 78	1450	37	4.0	535
ISG200-400I	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0	830
ISG200-400IA	262 374 486	72.8 103.9 135	48 44 34	80 80 80	1450	75	4.0	830
ISG200-400IB	242 346 450	67.2 96.1 125	41.4 38 29.6	78 78 78	1450	55	5.0	685
ISG200-400IC	224 320 416	62.2 88.9 115.6	34.9 32 25	76 76 76	1450	45	5.0	580
ISG250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0	620
ISG250-250A	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0	550
ISG250-235	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1450	22	4.5	410
ISG250-300	300 500 600	83.3 139 166.7	22 20 16	78 78 78	1480	37	4.5	550
ISG250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5	890
ISG250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5	690
ISG250-315B	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5	620
ISG250-400	300 500 600	83.3 139 166.7	54.5 50 39	72 72 72	1480	90	4.5	1530
ISG300-235	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0	1120
ISG300-235A	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0	1030
ISG300-235B	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0	890
ISG300-300	480 720 900	133.3 200 250	31 28 25	77 81 77	970	75	5.0	1350
ISG300-300A	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0	1350
ISG300-300B	415 623 779	115.3 173.1 261.4	23 21 18.5	79 79 79	970	55	5.0	1170
ISG300-380	480 720 900	133.3 200 250	48 44 34	84 84 84	970	132	5.0	1900
ISG300-380A	444 666 833	123.3 185 231.4	41.4 38 30	80 80 80	970	110	5.0	1700
ISG300-380B	409 614 767	113.6 170.6 213.1	35 32 25	78 78 78	970	90	5.0	1530
ISG300-235I	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82 82 82	1450	160	5.5	1680
ISG300-235IA	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80 80 80	1450	132	5.5	1440

?
