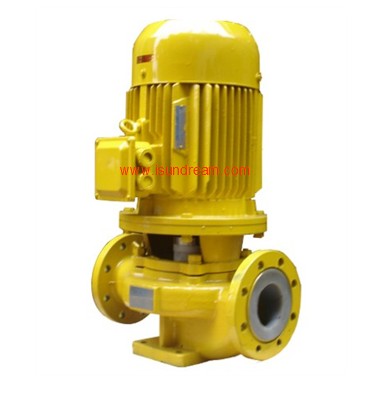

GBL型立式濃硫酸離心泵
產品概念
GBL濃硫酸泵是根據ISG型離心泵的性能參數，采用濃硫酸專用鑄鐵、碳鋼二種材料和優秀水利模型進行優化設計而成。是理想的新一代化工泵。
產品特點
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外型緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
3、該泵軸封采用外裝式優質機械密封，動、靜環采用新型硬質合金和陶瓷制成，耐磨損、無泄漏、使用壽命長。
性能參數
?
| 型號 | 流量 m3/h | 揚程 m | 轉速 r/min | 配用功率 kw |
| GBL25-125 | 4 | 20 | 2900 | 1.5 |
| GBL25-160 | 32 | 2900 | 2.2 | |
| GBL32-125 | 5 | 20 | 2900 | 1.5 |
| GBL32-160 | 32 | 2900 | 2.2 | |
| GBL40-125 | 6.3 | 20 | 2900 | 1.5 |
| GBL40-160 | 32 | 2900 | 3 | |
| GBL40-200 | 50 | 2900 | 5.5 | |
| GBL50-100 | 12.5 | 12.5 | 2900 | 1.5 |
| GBL50-125 | 20 | 2900 | 2.2 | |
| GBL50-160 | 32 | 2900 | 4 | |
| GBL50-200 | 50 | 2900 | 7.5 | |
| GBL65-100 | 25 | 12.5 | 2900 | 2.2 |
| GBL65-125 | 20 | 2900 | 4 | |
| GBL65-160 | 32 | 2900 | 5.5 | |
| GBL65-200 | 50 | 2900 | 11 | |
| GBL80-100 | 50 | 12.5 | 2900 | 4 |
| GBL80-125 | 20 | 2900 | 7.5 | |
| GBL80-160 | 32 | 2900 | 11 | |
| GBL80-200 | 50 | 2900 | 18.5 | |
| GBL100-100 | 100 | 12.5 | 2900 | 7.5 |
| GBL100-125 | 20 | 2900 | 15 | |
| GBL100-160 | 32 | 2900 | 18.5 | |
| GBL100-200 | 50 | 2900 | 30 | |
| GBL125-100 | 160 | 12.5 | 2900 | 15 |
| GBL125-125 | 20 | 2900 | 18.5 | |
| GBL125-160 | 32 | 2900 | 30 | |
| GBL125-200 | 50 | 2900 | 45 | |
| GBL150-125 | 20 | 2900 | 18.5 | |
| GBL150-160 | 32 | 2900 | 30 | |
| GBL200-200 | 200 | 12.5 | 1450 | 18.5 |
| GBL200-250 | 20 | 1450 | 22 | |
| GBL250-250 | 550 | 20 | 1450 | 55 |
濃硫酸離心泵安裝使用及注意事項和維護
1、濃硫酸泵安裝前應仔細檢查泵體流道內有無硬質物，以免運行時損壞葉輪和泵體。
2、濃硫酸泵的進、出口管路上要安裝調節閥，以控制泵在額定工況內運行。
3、打開進口閥門，使液體充滿整個濃硫酸泵腔。
4、接通電源，當濃硫酸泵達到正常轉速后，再逐漸打開吐出管道上的閥門，并調節到所需的工況。
5、檢查電機、軸承處溫升≤70℃發現異常及時處理。
6、嚴禁機械密封在干磨情況下工作。
