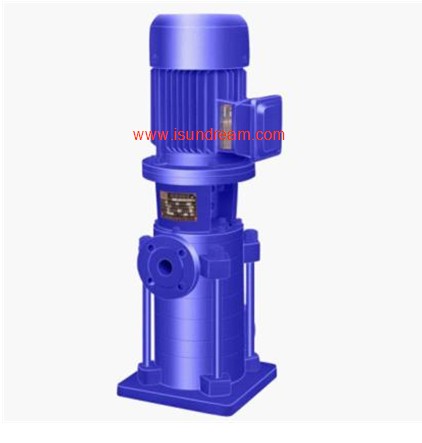

LG&LG-B型立式多級離心泵
產品概述:
LG?、LG-B型立式多級離心泵是根據我我國對高層建筑給排水及國家消防局標準開發的新一代給水產品。該型泵由于采用了高效節能的優秀水力模型，因此具有效率高，性能范圍廣的優點，更好地滿足了用戶的使用要求。另外，本型泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地面積小，安裝維修方便。
產品特點:
1?、結構緊湊、體積小、占地面積少。
2?、更換易損件（機械密封）方便，即?“?便拆?”?不需拆電機。
3?、裝配無需調整，拆檢維修方便。
4?、徑向力、軸向力采用水力平衡，軸承承受相結合。
5?、噪聲、振動小，運轉平穩。
6?、主要磨損件采用優質耐磨材料制造。
7?、可配裝同型號的普通電機。
8?、機械密封特殊設計，密封性好，壽命增強。
9?、采用熱水型專用機械密封，可抽送熱水
?
使用范圍:
1、可輸送清水或物理化學性質類似與清水的無腐蝕性介質，其固體不溶物體積不超過單位體積的0.1%,如介質 ?帶有細小顆粒的請在訂貨時予以說明；
2、介質溫度：-15℃—+120?℃
3、最大系統工作壓力不大于2.5MPa;
4、周圍環境的溫度應低與40?℃，相對濕度低于95%
主要用途:
該型泵特別適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的給排水及消防用水、噴淋、遠距離輸送及生產工藝循環中用水等。
結構說明:
1、本型泵是立式多級分段式結構，用螺栓把進水段、中段、出水段緊固成一體，泵每級裝一個葉輪及導葉，其 ?軸向力采用水力平衡，殘余軸向力由一個或一對球軸承承受；
2、軸封采用特殊設計的機械密封，如許拆機械密封時，不需拆下電機，把中間夾殼聯軸器拆開就可取出密封件 ?，具有更換、維修方便的優點；
3、泵的傳動是通過夾殼聯軸器有立式電動機驅動，從電機端看，泵為順時針方向旋轉；
4、泵的吸入口在下方，出水口在上方，其相對位置可根據用戶的要求選擇0°、90°、180°、270°之一進行 ?裝配出廠。一般泵180°出廠。
5、裝配無需調整，拆裝方便；
6、電機可配標準Y系列普通型號。
性能參數:
?
|
型號 |
級數 |
流量 |
揚程 |
效率 |
電機功率 |
轉速 |
|
|
(m?3?/h) |
(L/S) |
||||||
|
25LG3-10 |
2 |
3.0 |
0.83 |
20 |
42 |
0.75 |
2900 |
|
3 |
3.0 |
0.83 |
30 |
42 |
1.1 |
2900 |
|
|
4 |
3.0 |
0.83 |
40 |
42 |
1.5 |
2900 |
|
|
5 |
3.0 |
0.83 |
50 |
42 |
1.5 |
2900 |
|
|
6 |
3.0 |
0.83 |
60 |
42 |
2.2 |
2900 |
|
|
7 |
3.0 |
0.83 |
70 |
42 |
2.2 |
2900 |
|
|
8 |
3.0 |
0.83 |
80 |
42 |
2.2 |
2900 |
|
|
9 |
3.0 |
0.83 |
90 |
42 |
2.2 |
2900 |
|
|
10 |
3.0 |
0.83 |
100 |
42 |
3.0 |
2900 |
|
|
11 |
3.0 |
0.83 |
110 |
42 |
3.0 |
2900 |
|
|
12 |
3.0 |
0.83 |
120 |
42 |
4.0 |
2900 |
|
|
13 |
3.0 |
0.83 |
130 |
42 |
4.0 |
2900 |
|
|
14 |
3.0 |
0.83 |
140 |
42 |
4.0 |
2900 |
|
|
15 |
3.0 |
0.83 |
150 |
42 |
4.0 |
2900 |
|
|
32LG6.5-15 |
2 |
6.5 |
1.81 |
30 |
53 |
1.5 |
2900 |
|
3 |
6.5 |
1.81 |
45 |
53 |
2.2 |
2900 |
|
|
4 |
6.5 |
1.81 |
60 |
53 |
3.0 |
2900 |
|
|
5 |
6.5 |
1.81 |
75 |
53 |
4.0 |
2900 |
|
|
6 |
6.5 |
1.81 |
90 |
53 |
4.0 |
2900 |
|
|
7 |
6.5 |
1.81 |
105 |
53 |
5.5 |
2900 |
|
|
8 |
6.5 |
1.81 |
120 |
53 |
5.5 |
2900 |
|
|
9 |
6.5 |
1.81 |
135 |
53 |
5.5 |
2900 |
|
|
10 |
6.5 |
1.81 |
150 |
53 |
7.5 |
2900 |
|
|
40LG6-15 |
2 |
6 |
1.67 |
30 |
53 |
1.5 |
2900 |
|
3 |
6 |
1.67 |
45 |
53 |
2.2 |
2900 |
|
|
4 |
6 |
1.67 |
60 |
53 |
2.2 |
2900 |
|
|
5 |
6 |
1.67 |
75 |
53 |
3 |
2900 |
|
|
6 |
6 |
1.67 |
90 |
53 |
3 |
2900 |
|
|
7 |
6 |
1.67 |
105 |
53 |
4 |
2900 |
|
|
8 |
6 |
1.67 |
120 |
53 |
4 |
2900 |
|
|
9 |
6 |
1.67 |
135 |
53 |
5.5 |
2900 |
|
|
10 |
6 |
1.67 |
150 |
53 |
5.5 |
2900 |
|
|
11 |
6 |
1.67 |
160 |
53 |
7.5 |
2900 |
|
|
12 |
6 |
1.67 |
180 |
53 |
7.5 |
2900 |
|
|
40LG12-15 |
2 |
12 |
3.33 |
30 |
60 |
2.2 |
2900 |
|
3 |
12 |
3.33 |
45 |
60 |
3.0 |
2900 |
|
|
4 |
12 |
3.33 |
60 |
60 |
4.0 |
2900 |
|
|
5 |
12 |
3.33 |
75 |
60 |
5.5 |
2900 |
|
|
6 |
12 |
3.33 |
90 |
60 |
5.5 |
2900 |
|
|
7 |
12 |
3.33 |
105 |
60 |
7.5 |
2900 |
|
|
8 |
12 |
3.33 |
120 |
60 |
7.5 |
2900 |
|
|
9 |
12 |
3.33 |
135 |
60 |
11.0 |
2900 |
|
|
10 |
12 |
3.33 |
150 |
60 |
11.0 |
2900 |
|
|
50LG18-20 |
2 |
18 |
5 |
40 |
69 |
4 |
2950 |
|
3 |
18 |
5 |
60 |
69 |
5.5 |
2950 |
|
|
4 |
18 |
5 |
80 |
69 |
7.5 |
2950 |
|
|
5 |
18 |
5 |
100 |
69 |
11 |
2950 |
|
|
6 |
18 |
5 |
120 |
69 |
11 |
2950 |
|
|
7 |
18 |
5 |
140 |
69 |
15 |
2950 |
|
|
8 |
18 |
5 |
160 |
69 |
15 |
2950 |
|
|
50LG24-20 |
2 |
24 |
6.67 |
40 |
69 |
5.5 |
2950 |
|
3 |
24 |
6.67 |
60 |
69 |
7.5 |
2950 |
|
|
4 |
24 |
6.67 |
80 |
69 |
11.0 |
2950 |
|
|
5 |
24 |
6.67 |
100 |
69 |
11.0 |
2950 |
|
|
6 |
24 |
6.67 |
120 |
69 |
15.0 |
2950 |
|
|
7 |
24 |
6.67 |
140 |
69 |
15.0 |
2950 |
|
|
8 |
24 |
6.67 |
160 |
69 |
18.5 |
2950 |
|
|
65LG25-20 |
2 |
25 |
6.95 |
40 |
69 |
5.5 |
2950 |
|
3 |
25 |
6.95 |
60 |
69 |
7.5 |
2950 |
|
|
4 |
25 |
6.95 |
80 |
69 |
11 |
2950 |
|
|
5 |
25 |
6.95 |
100 |
69 |
15 |
2950 |
|
|
6 |
25 |
6.95 |
120 |
69 |
15 |
2950 |
|
|
7 |
25 |
6.95 |
140 |
69 |
18.5 |
2950 |
|
|
8 |
25 |
6.95 |
160 |
69 |
18.5 |
2950 |
|
|
65LG36-20 |
2 |
36 |
10.0 |
40 |
72.5 |
7.5 |
2950 |
|
3 |
36 |
10.0 |
60 |
72.5 |
11.0 |
2950 |
|
|
4 |
36 |
10.0 |
80 |
72.5 |
15 |
2950 |
|
|
5 |
36 |
10.0 |
100 |
72.5 |
18.5 |
2950 |
|
|
6 |
36 |
10.0 |
120 |
72.5 |
22 |
2950 |
|
|
7 |
36 |
10.0 |
140 |
72.5 |
22 |
2950 |
|
|
8 |
36 |
10.0 |
160 |
72.5 |
30 |
2950 |
|
|
80LG40-20 |
2 |
40 |
11.1 |
40 |
73 |
7.5 |
2950 |
|
3 |
40 |
11.1 |
60 |
73 |
11 |
2950 |
|
|
4 |
40 |
11.1 |
80 |
73 |
15 |
2950 |
|
|
5 |
40 |
11.1 |
100 |
73 |
18.5 |
2950 |
|
|
6 |
40 |
11.1 |
120 |
73 |
22 |
2950 |
|
|
7 |
40 |
11.1 |
140 |
73 |
30 |
2950 |
|
|
8 |
40 |
11.1 |
160 |
73 |
30 |
2950 |
|
|
80LG50-20 |
2 |
50 |
13.9 |
40 |
75 |
11.0 |
2950 |
|
3 |
50 |
13.9 |
60 |
75 |
15.0 |
2950 |
|
|
4 |
50 |
13.9 |
80 |
75 |
18.5 |
2950 |
|
|
5 |
50 |
13.9 |
100 |
75 |
22 |
2950 |
|
|
6 |
50 |
13.9 |
120 |
75 |
30 |
2950 |
|
|
7 |
50 |
13.9 |
140 |
75 |
30 |
2950 |
|
|
8 |
50 |
13.9 |
160 |
75 |
37 |
2950 |
|
|
80LG72-20 |
2 |
72 |
20 |
40 |
73.3 |
15 |
2950 |
|
3 |
72 |
20 |
60 |
73.3 |
18.5 |
2950 |
|
|
4 |
72 |
20 |
80 |
73.3 |
30 |
2950 |
|
|
5 |
72 |
20 |
100 |
73.3 |
30 |
2950 |
|
|
6 |
72 |
20 |
120 |
73.3 |
37 |
2950 |
|
|
7 |
72 |
20 |
140 |
73.3 |
45 |
2950 |
|
|
8 |
72 |
20 |
160 |
73.3 |
55 |
2950 |
|
?
