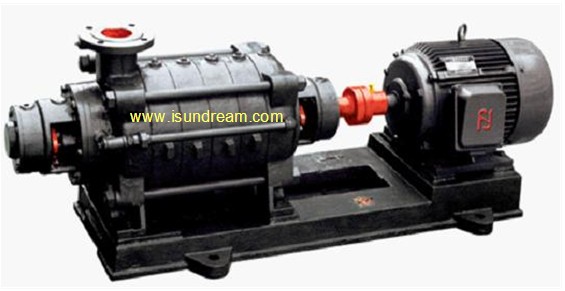

TSWA臥式多級離心泵
TSWA型臥式多級離心泵系我單位開發生產的節能系列產品，具有效率高、運行噪聲低、抗汽蝕性能好、結構合理、使用壽命長等優點。TSWA型多級離心泵全系列共有5個品種40個規格，可供輸送80℃以下的清水或物理、化學性質類似于水的液體。使用性能范圍：流量Q=15～191m3/h，揚程H=17～247m，轉速n=1450r/min。
TSWA多級離心泵產品特點
1、TSWA型多級離心泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；
2、TSWA型多級離心泵的轉子部件由兩端的滾動軸承支撐，泵運行平穩；
3、TSWA型多級離心泵的進口為水平方向，出口為垂直向上布置，簡化管路；
4、TSWA型多級離心泵的電機為臥式結構，便于維修。
TSWA多級離心泵產品用途
主要用于高層建筑生活給水、消防恒壓供水、自動噴淋水、自動水幕供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等
TSWA多級離心泵使用條件
1、適于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm
2、介質溫度：-15℃~80℃；
3、工作壓力：系統壓力≤3.0MPa;（即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa）
4、周圍環境溫度應低于40℃,相對濕度低于95%;
5、由于本型泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
注：如介質帶有細小顆?；蚓邚姼g性時，請在訂貨時說明，以便提供更為可靠之產品。
TSWA多級離心泵結構說明
1、TSWA型多級離心泵為多級節段式結構，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等口
徑，用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足；
2、TSWA型多級離心泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理；
3、TSWA型多級離心泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉
輪極好的動靜平衡及平衡盤的水力平衡作用，使得泵運行起來十分平穩，且噪聲低、振動小。
4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封，為防止液體從兩端主軸泄漏，設軟填料軸封，同時在軸上裝有橡
膠擋水圈、O型橡膠密封圈，以防水是入軸套腔內；
5、為防止中段和導葉磨損，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以列換；
6、TSWA型多級離心泵與電動機同時裝在公用的鑄鐵底座上，其扭矩通過彈性聯軸器來傳遞。
TSWA多級離心泵性能參數
?
|
型號 |
級數 |
流量Q |
揚程 |
電機功率 |
||||
|
（m?3?/h） |
（L/S） |
|||||||
|
50TSWA |
2 |
18 |
5 |
18.4 |
2.2 |
|||
|
3 |
18 |
5 |
27.6 |
3 |
||||
|
4 |
18 |
5 |
36.8 |
4 |
||||
|
5 |
18 |
5 |
46 |
5.5 |
||||
|
6 |
18 |
5 |
55.2 |
5.5 |
||||
|
7 |
18 |
5 |
64.4 |
7.5 |
||||
|
8 |
18 |
5 |
73.6 |
7.5 |
||||
|
9 |
18 |
5 |
82.8 |
7.5 |
||||
|
75TSWA |
2 |
36 |
10 |
23 |
5.5 |
|||
|
3 |
36 |
10 |
34.5 |
7.5 |
||||
|
4 |
36 |
10 |
46 |
11 |
||||
|
5 |
36 |
10 |
57.5 |
11 |
||||
|
6 |
36 |
10 |
69 |
15 |
||||
|
7 |
36 |
10 |
80.5 |
15 |
||||
|
8 |
36 |
10 |
92 |
18.5 |
||||
|
9 |
36 |
10 |
103.5 |
18.5 |
||||
|
100TSWA |
2 |
69 |
19.2 |
31.2 |
11 |
|||
|
3 |
69 |
19.2 |
46.8 |
15 |
||||
|
4 |
69 |
19.2 |
62.4 |
22 |
||||
|
5 |
69 |
19.2 |
78 |
30 |
||||
|
6 |
69 |
19.2 |
93.6 |
30 |
||||
|
7 |
69 |
19.2 |
109.2 |
37 |
||||
|
8 |
69 |
19.2 |
124.8 |
45 |
||||
|
9 |
69 |
19.2 |
140.4 |
45 |
||||
|
125TSWA |
2 |
90 |
25 |
43.2 |
22 |
|||
|
3 |
90 |
25 |
64.8 |
30 |
||||
|
4 |
90 |
25 |
86.4 |
45 |
||||
|
5 |
90 |
25 |
108 |
55 |
||||
|
6 |
90 |
25 |
129.6 |
75 |
||||
|
7 |
90 |
25 |
151.2 |
75 |
||||
|
8 |
90 |
25 |
172.8 |
90 |
||||
|
9 |
90 |
25 |
194.4 |
90 |
||||
|
150TSWA |
2 |
155 |
43 |
60 |
45 |
|||
|
3 |
155 |
43 |
90 |
75 |
||||
|
4 |
155 |
43 |
120 |
90 |
||||
|
5 |
155 |
43 |
150 |
110 |
||||
|
6 |
155 |
43 |
180 |
132 |
||||
|
7 |
155 |
43 |
210 |
155 |
||||
|
8 |
155 |
43 |
240 |
180 |
||||
|
9 |
155 |
43 |
270 |
180 |
||||
?
