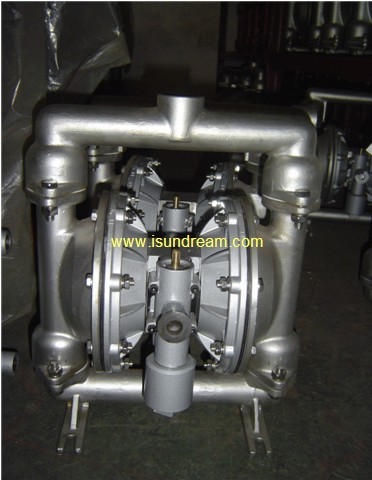

產品概述:

QBY型氣動隔膜泵是采用壓縮空氣為動力源，對于各種帶顆粒的液體，高粘度、易發揮、居毒的液體與腐蝕性液體及膠質液體均不需灌引水、能予以抽光吸盡，絕對防火防暴。具備自吸泵、雜質泵、屏蔽泵、潛水泵、泥漿泵等一切功能，泵體材質有鋁合金、鑄鐵、不銹鋼、工程塑料、氟塑料，隔膜采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯以滿足不同用戶的需要，已被國內石油、化工、電子、陶瓷、紡織系統等單位采用，安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。

性能簡介:

1 ．不需灌引水，吸程高達 7m ，揚程達 50m ，出口壓力 ≥6kgf/c ㎡。
流動寬蔽，通過性能好，允許通過 QBY 氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
2 ．最大顆粒，直徑達 10mm 抽送泥漿、雜質時，對泵磨損甚微。
3 ．揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在 1-7kg/c ㎡之間）。
4 ．該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。 5 ．不必用電，在易燃、易爆場所使用安全可靠。
6 ．可以浸沒在介質中工作。
7 ．使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
8 ．結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
9 ． 可輸送較粘的液體。（粘度在 1 萬厘泊以下）
10 ．本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

使用范圍:

1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體最高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置.

性能參數:

?

型號	流量 (m3/h)	揚程 (m)	出口壓力 kgf/cm2	吸程 (m)	允許顆粒直粒 mm	最大供氣壓力 kgf/cm2	最大空氣消耗量 m3/min	材料
								鋁合金	不銹鋼	鑄鐵	增強聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.6	有	有	有	有
QBY-15	0～1	0～50	6	5	1	7	0.3	有	有	有	有
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	有	有	有	有
QBY-40	0～8	0～50	6	7	4.5	7	0.6	有	有	有	有
QBY-50	0～12	0～50	6	7	8	7	0.9	有	有	有	/
QBY-65	0～16	0～50	6	7	8	7	0.9	有	有	有	/
QBY-80	0～24	0～50	6	7	10	7	1.5	有	有	有	/
QBY-100	0～30	0～50	6	7	10	7	1.5	有	有	有	/

?
